Zincirler
Doğru zincir,uzun ömür
Standart makaralı zincirden konveyör zincirine, yağlamasız ve korozyona dayanıklı serilere kadar stoktan tedarik. Adım, sıra sayısı ve çalışma ortamına göre doğru seçimi birlikte yapıyoruz.
Makaralı zincir · patlatılmış görünüm
Makara ve burç
İç baklanın parçaları. Burç iki iç plakaya sıkı geçer, makara burcun üzerinde serbest döner; dişliyle temas eden makaradır.
İç baklaPim
Dış plakaya çakılı ince pim burcun içinden geçer ve orada döner. Zincirin aşınma ömrünü bu temas belirler.
Sertleştirilmiş çelikPlakalar
Dış plaka pimlere oturur ve bakla kapanır. Çekme yükünü iç ve dış plakalar taşır; adım ve sıra sayısı burada seçilir.
Çekme yüküKaydırdıkça zincir kurulur
Standart adımlar
| ANSI | BS/DIN | Adım (mm) |
|---|---|---|
| 40 | 08B | 12,70 |
| 50 | 10B | 15,875 |
| 60 | 12B | 19,05 |
| 80 | 16B | 25,40 |
| 100 | 20B | 31,75 |
| 120 | 24B | 38,10 |
Tek, çift ve üç sıralı; paslanmaz ve yağlamasız seriler stokta.
01Standart Makaralı Zincirler
ISO 04B ile 48B arası; tek, çift ve üç sıralı

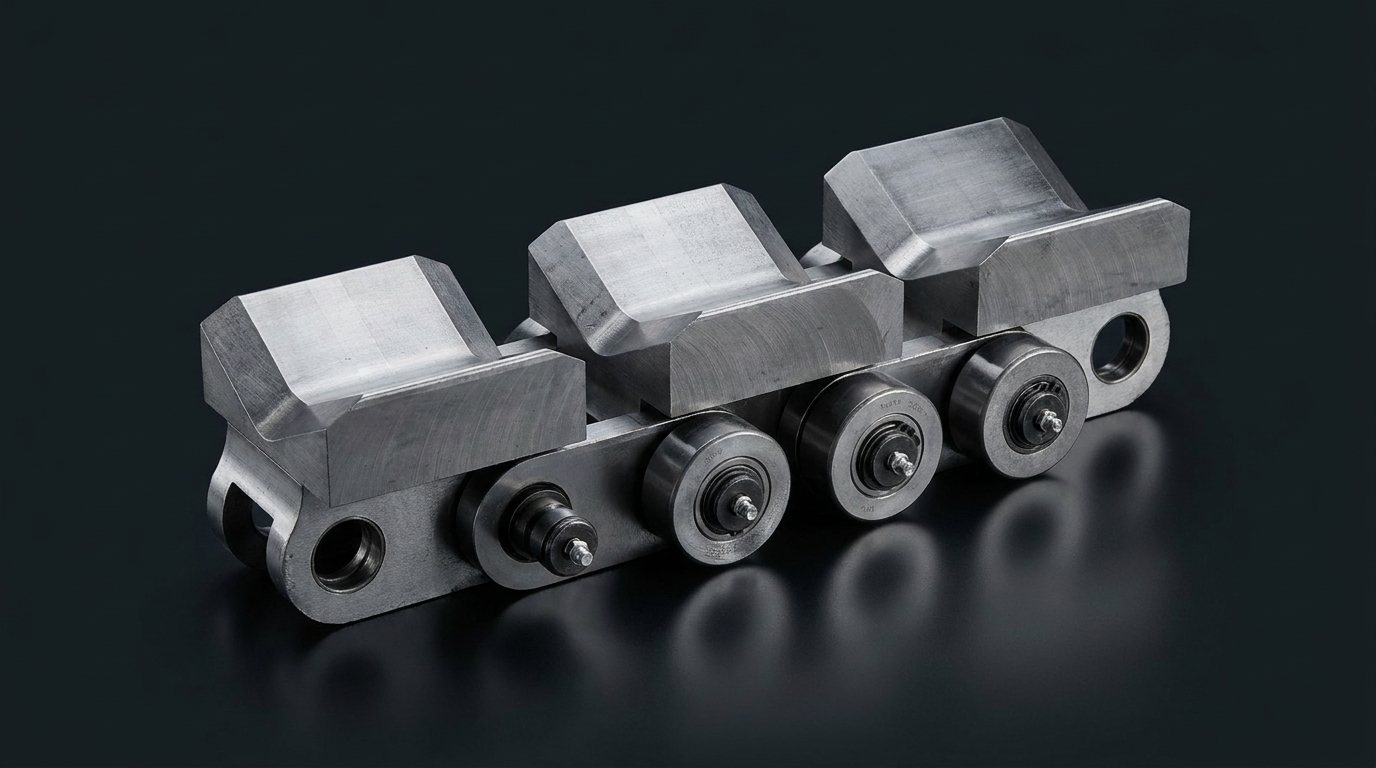

02Konveyör Zincirleri
Büyük adımlı taşıma zincirleri

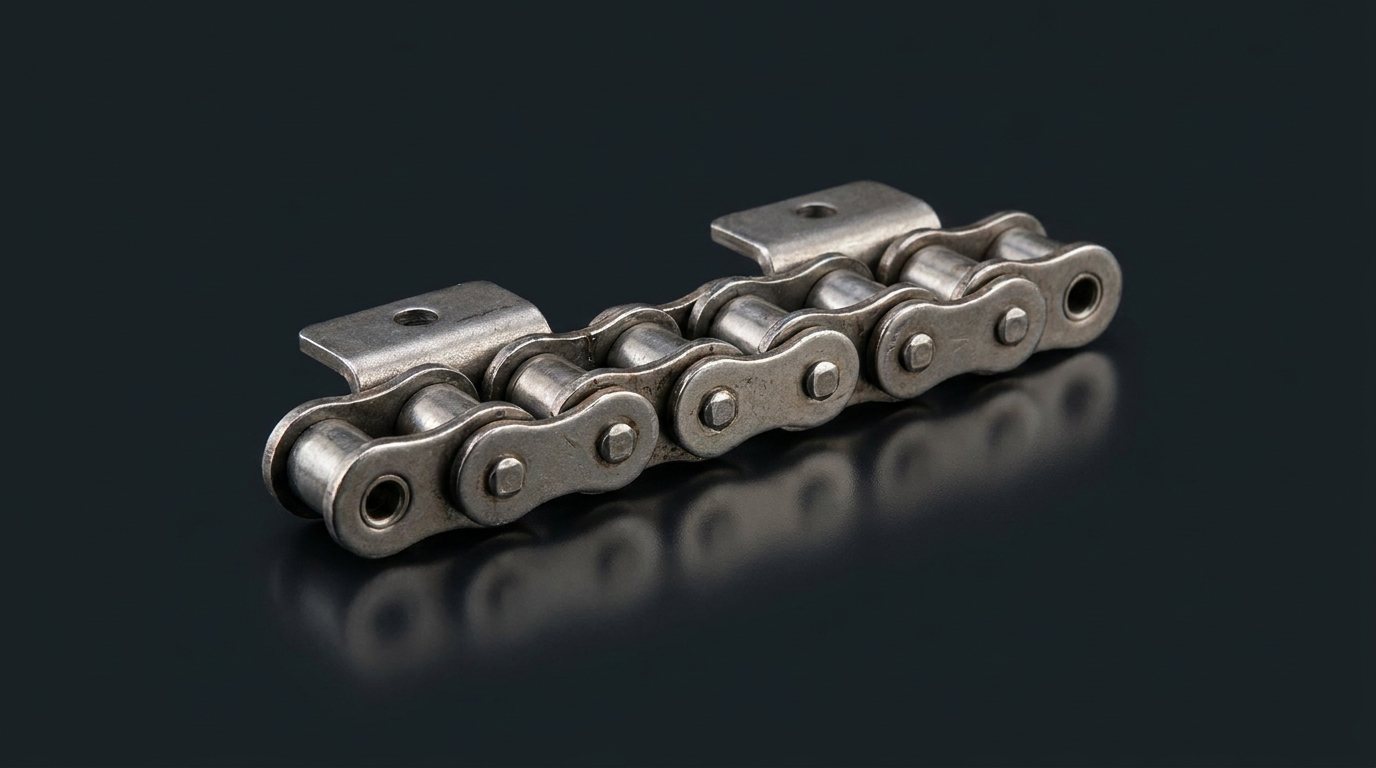

03Ek Parçalı Zincirler
Kulaklı ve özel baklalı taşıma zincirleri

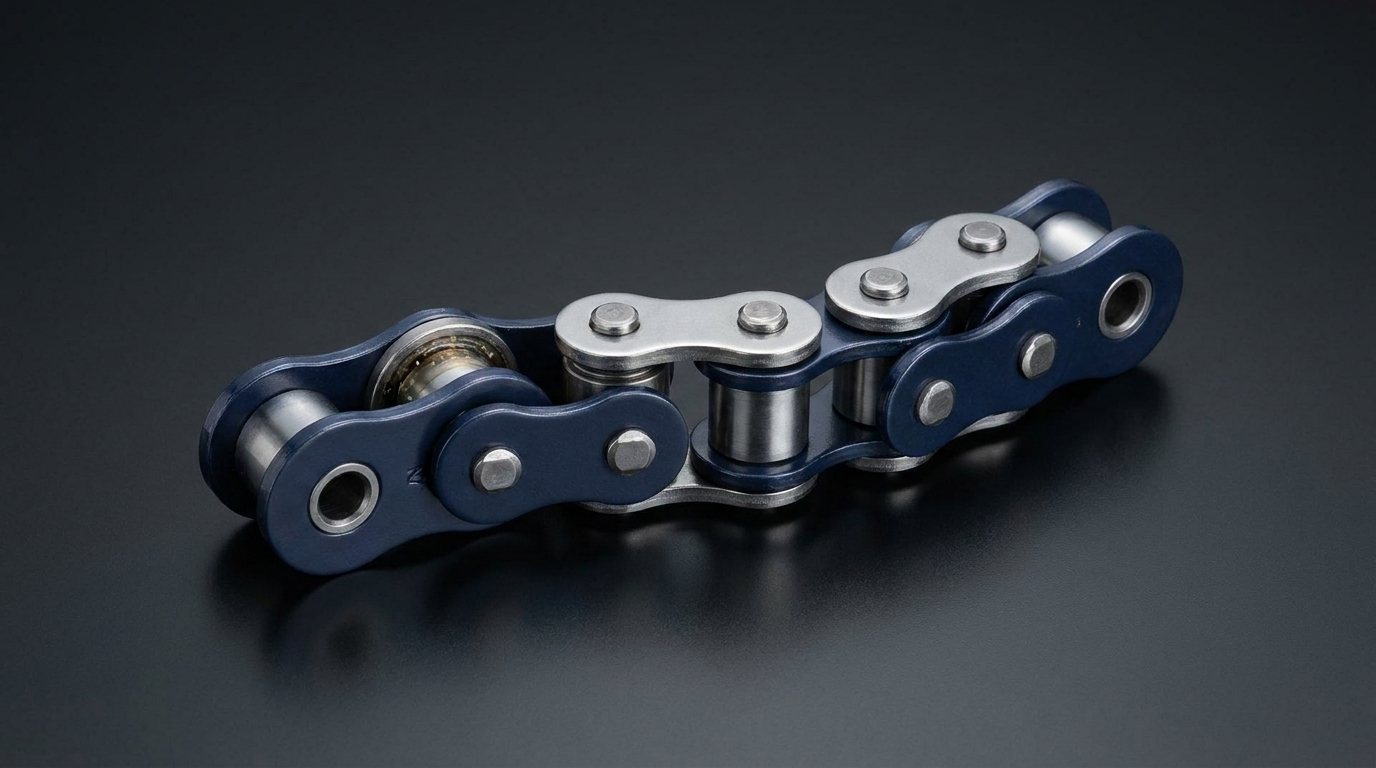

04Yağlamasız Zincirler
Tsubaki Lambda; yağlama yapılamayan hatlar için

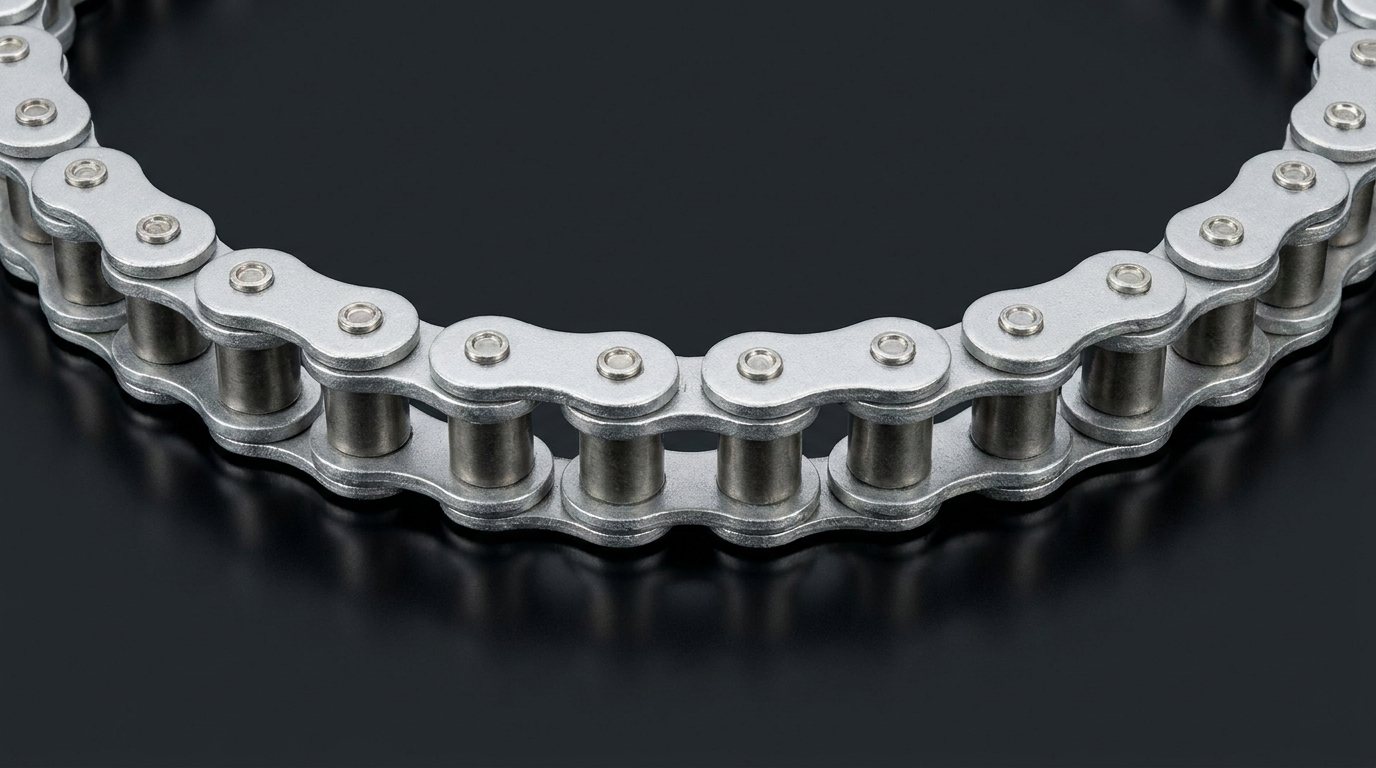

05Korozyona Dayanıklı Zincirler
Kaplamalı ve paslanmaz seriler
06Tarım ve Motosiklet Zincirleri
KMC serileri
E-Katalog
Zincir katalogları
33 PDF
- 01Attachment Chain OverviewTsubaki0,1 MB PDF ↗
- 02Bearing Roller Conveyor Chain CatalogueTsubaki13,1 MB PDF ↗
- 03BS/ANSI Chain IdentificationTsubaki0,2 MB PDF ↗
- 04BS/DIN Lambda BrochureTsubaki1,2 MB PDF ↗
- 05BS/DIN New Lambda BrochureTsubaki4,2 MB PDF ↗
- 06Chain Breaker LeafletTsubaki1,2 MB PDF ↗
- 07Conveyor Chain for Waste TreatmentTsubaki4,1 MB PDF ↗
- 08Gripper Chain BrochureTsubaki0,3 MB PDF ↗
- 09Lambda Chain Catalogue 2009Tsubaki5,8 MB PDF ↗
- 10Lambda for the Chocolate and Confectionery IndustryTsubaki5,0 MB PDF ↗
- 11Lambda KF Series, NSF H1 ApprovedTsubaki1,2 MB PDF ↗
- 12Large Size Conveyor Chain OverviewTsubaki0,1 MB PDF ↗
- 13Leaf Chain LeafletTsubaki1,5 MB PDF ↗
- 14LSC Series Stainless Steel ChainTsubaki2,1 MB PDF ↗
- 15Multi Free Flow ChainTsubaki1,4 MB PDF ↗
- 16N.E.P. Chain BrochureTsubaki0,3 MB PDF ↗
- 17Neptune Chain BrochureTsubaki3,4 MB PDF ↗
- 18PC Chain BrochureTsubaki0,6 MB PDF ↗
- 19Pin Oven Chain BrochureTsubaki5,4 MB PDF ↗
- 20Plastic Modular Chain LeafletTsubaki0,4 MB PDF ↗
- 21Plastic Top Chain BrochureTsubaki8,4 MB PDF ↗
- 22Plus Alpha ChainTsubaki15,9 MB PDF ↗
- 23Tahrik Zinciri Kataloğu 2014Tsubaki4,5 MB PDF ↗
- 24Tahrik Zincirleri ve Zincir Dişlileri KataloğuTsubaki17,2 MB PDF ↗
- 25Traypacker Chain LeafletTsubaki0,6 MB PDF ↗
- 26Seyhan Zincir Ürün KataloğuSeyhan Zincir6,0 MB PDF ↗
- 27AM Motorcycle ChainKMC8,3 MB PDF ↗
- 28AM Palm Oil ChainKMC18,6 MB PDF ↗
- 29KMC Agricultural ChainKMC2,2 MB PDF ↗
- 30KMC Industrial ChainKMC18,8 MB PDF ↗
- 31KMC Motorcycle ChainKMC9,0 MB PDF ↗
- 32TEC Palm Oil ChainKMC0,5 MB PDF ↗
- 33Řetězy Vamberk Zincir KataloğuDiğer19,6 MB PDF ↗
Teklif
Zincirler için fiyat alın
Ürün kodu, ölçü ya da uygulama bilgisi; elinizde ne varsa yeterli, eksik bilgiyi biz tamamlarız.
